Valor aproximado: R$ 15 mil
Produção média mensal: 200kwh

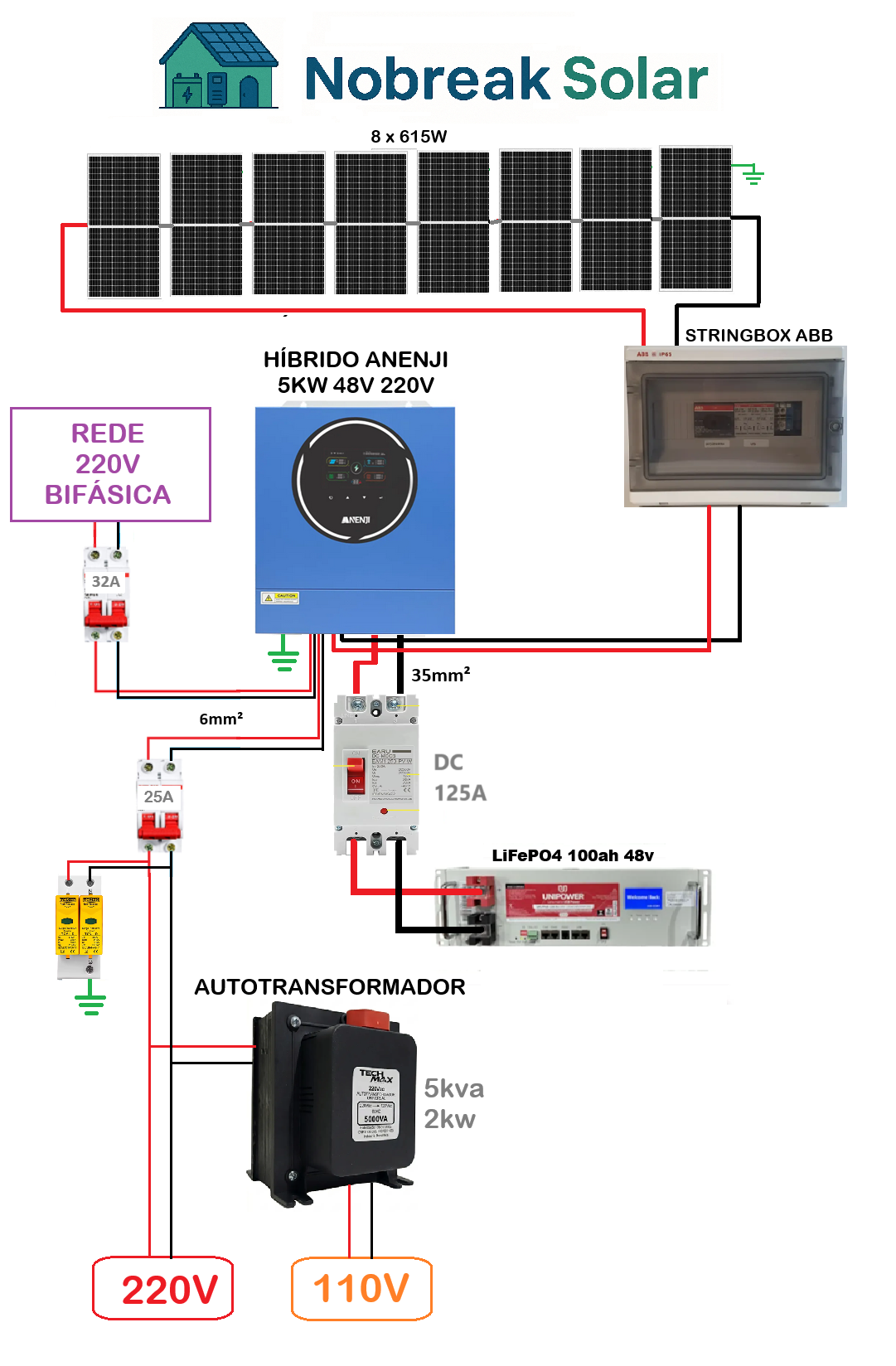

Resumo: Este é um esboço de projeto de offgrid com bastante geração, que visa o custo benefício. Ótimo para atender o básico em uma residência simples.
Lista de material
Híbrido da Anenji de 5kw 48v 220v: https://pt.aliexpress.com/item/1005011689701731.html
Placa solar de 615w: https://www.minhacasasolar.com.br/painel-solar-monocristalino-615w-bifacial-half-cell-topcon-zy615g12rnhb-132-84367
Estrutura para placas: http://neosolar.com.br/loja/estrutura-cabo-outros/estrutura-montagem-solar.html
Bateria Unipower 100ah 48v: https://www.minhacasasolar.com.br/bateria-solar-de-litio-100ah-48v-4-8kw-com-display-unipower-uplfp48-100-3u-en-83596
StringBox ABB: https://meli.la/1ipzL9r
DPS AC: https://s.click.aliexpress.com/e/_c3NpXiPx
Disjuntor AC bipolar: https://meli.la/1AiKAVL
Cabos: https://www.santil.com.br/
Configuração básica do híbrido
01: SBU
02: 30A
03: UPS
05: Li2
06: Ltd
07: Ltd
08: 220v
09: 60Hz
10: nNL
11: 30A
12: 30%
13: 60%
16: OSO
18: nd1
19: AEP
20: LOF
23: bYd
25: 001
26: 52.5v
27: 52.5v
29: 20%
31: 25%
32: AUt
33: EdS
34: 53v
35: 60
36: 120
37: 30d
39: AdS
41: nNL
42: NOP
43: ON
46: 100A
47: 10%
49: nd1
50: 006
Configuração bateria Unipower EN
Cabo de rede ponto a ponto
ID 02
RS485 Protocolo 06
